Windform LX 3.0
Materialklasse
Glasfaserverstärkter Verbundwerkstoff auf Polyamidbasis
Technologie
Selektives Lasersintern
MERKMALE
Material für elektrische IsolierungHervorragende Oberflächenbeschaffenheit im gesinterten ZustandÄhnliche Schlagfestigkeit bei Raumtemperatur und niedriger TemperaturFür den Hautkontakt zugelassen
WICHTIGSTE WERTE
Dichte (20° C) 1,324 g/ccHDT (1.82 Mpa) 175,9° CZugfestigkeit bei Bruch 60,42 MpaCTI 600Nach der manuellen Bearbeitung 3,2 Ra μm
ANWENDUNGEN

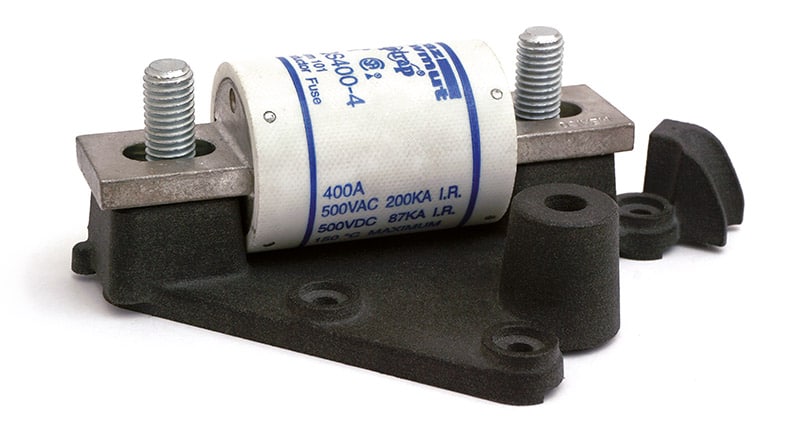

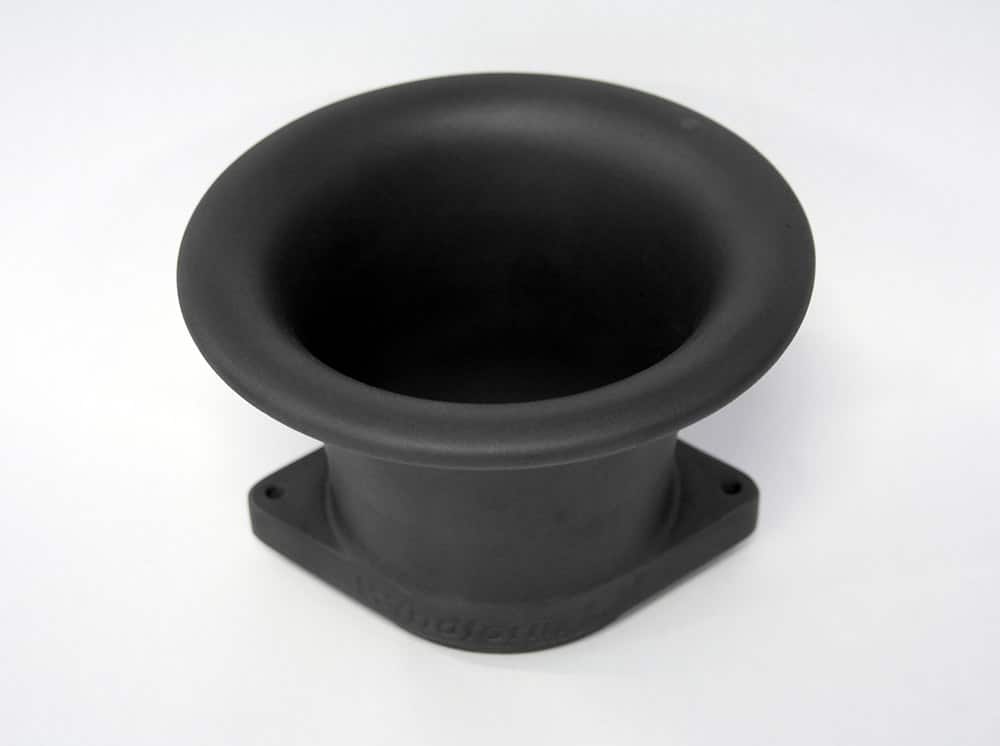

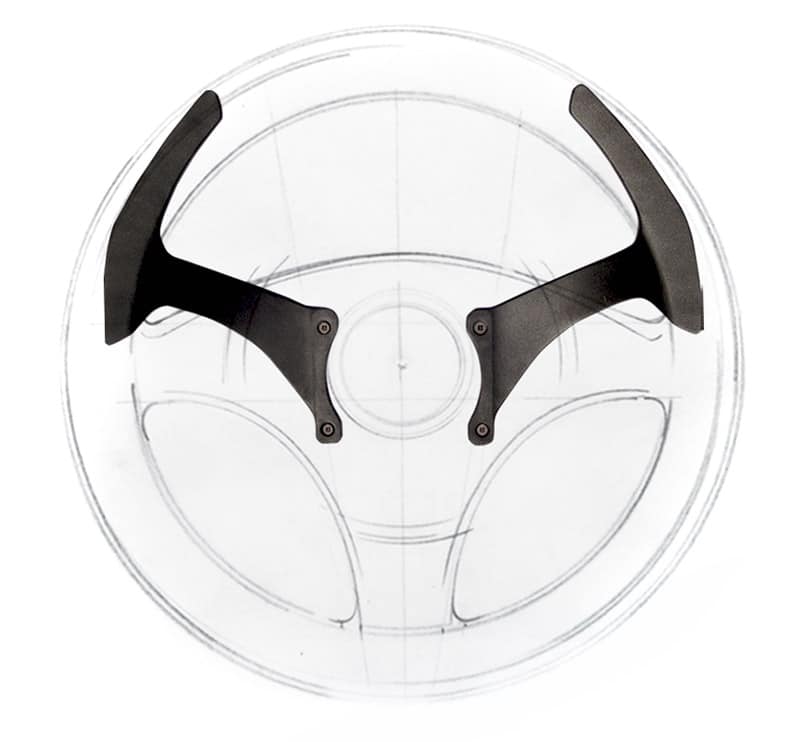

Kästen und Gehäuse für elektrische und elektronische KomponentenPrüfung komplexer Teile und deren MontageSteckverbinder, Cockpit-KomponentenKühlung und Gebläse, UAV-StrukturkomponentenAbdeckungen, Schließsysteme, Entlüftungssysteme
Technische Merkmale
Dichte: 1,324 g/cc
Farbe:
SCHWARZ
| Thermische Eigenschaften | Testmethode | SI-Einheit | US-Einheit |
|---|---|---|---|
| Schmelzpunkt | ISO 11357 | 183,3° C | 361.94° F |
| HDT, 1.82 Mpa | ASTM D 648 TYPE B | 175,9° C | 348.62° F |
| Vicat 10N | ASTM D1525-09 | 178,8° C | 353.84° F |
Hinweis: Die hier angegebenen Materialeigenschaften dienen nur als Richtlinie. Die Daten stammen aus Tests an Teilen aus dem Material Windform LX 3.0 unter optimalen Verarbeitungsbedingungen. Die tatsächlichen Werte können erheblich abweichen, da sie von der Teilegeometrie und den Prozessparametern beeinflusst werden. Die Materialspezifikationen können ohne vorherige Ankündigung geändert werden.
Standard-Toleranzen:
Für Teile bis zu 1 mm (0,039″) beträgt die Standardtoleranz ± 0,070 mm (0,003″).
Für Teile bis zu 3 mm (0,118″) beträgt die Standardtoleranz ± 0,125 mm (0,005″).
Für Teile bis zu 6 mm (0,236″) beträgt die Standardtoleranz ± 0,150 mm (0,006″).
Für Teile über 6 mm (0,236″) ist die Referenznorm die DIN EN ISO 286-2 JS14 (lineare Toleranzen).
Technische Spezifikationen
Windform® LX 3.0 ist ein Verbundwerkstoff auf Polyamid-Basis, der mit Glasfasern der neuesten Generation verstärkt wird.
Das Material mit einer schwarzen Färbung zeichnet sich durch eine gute Zugfestigkeit und Steifigkeit aus.
Windform® LX 3.0 hat die bereits herausragenden Leistungen von Windform® LX 2.0 noch weiter verbessert. Diese Verbesserungen sind vor allem im Hinblick auf das Sintern spürbar. Die technischen und thermischen Eigenschaften von Windform® LX 2.0 wurden beibehalten.
Windform® LX 3.0 zeichnet sich außerdem durch eine hohe Temperaturbeständigkeit (HDT, 1,82 Mpa, 175,9 °C/348,62 °F) aus und wurde auf Grundlage des Entflammbarkeitstests gemäß UL 94 in Klasse HB eingestuft.
Außerdem ist es mit CTI 600 nicht elektrisch leitfähig.
Anwendungen
Windform® LX 3.0 ist ein Einsteigermaterial, das sich perfekt für die Herstellung von funktionalen Prototypen oder Endkomponenten eignet, die zuverlässig, langlebig und ästhetisch ansprechend sein müssen.
Windform® LX 3.0 weist im gesinterten Zustand eine ausgezeichnete Oberflächenbeschaffenheit aus und eignet sich perfekt für detailgenaue Bauteile.
Windform® LX 3.0 ist sehr empfehlenswert für Anwendungen, die eine starke visuelle Wirkung erfordern und für Komponenten, die ästhetischen und gestalterischen Ansprüchen genügen müssen.
Das könnte Sie auch interessieren

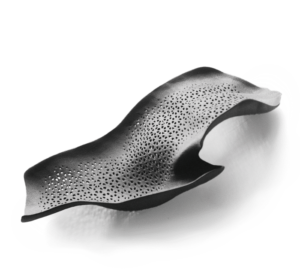

Glasfaserverstärkter Verbundwerkstoff mit erhöhter Flexibilität

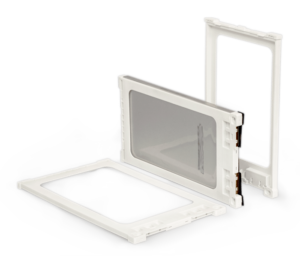

Glasfaserverstärkter Verbundwerkstoff auf Polyamidbasis, flammhemmend und mit isolierenden Eigenschaften
